多媒體智能會議室控制系統
【構成說明】

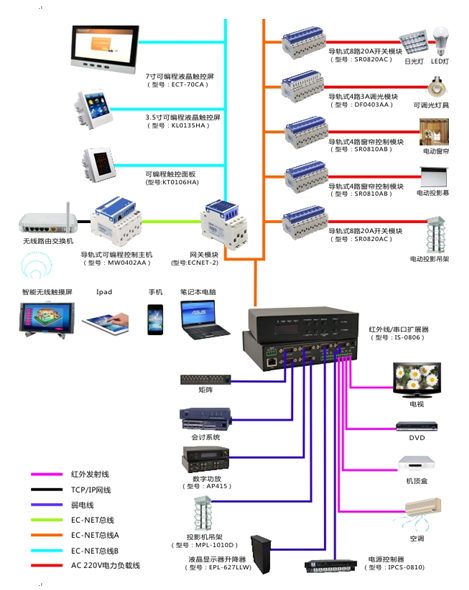

由若干個EC-NET總線A電箱，總控室EC-NET總線B，及主機、網關的系統模塊構成。
將場館的區域照明特性劃分為A、B、C、D四個區域及應急照明，每個區域又分為場地
照明及座位席照明。每個區域均配備EC-NET總線A的集中式智能配電箱。電箱含:導軌
式開關模塊、調光模塊、總線隔離模塊等，應急照明電箱還裝有安保系統及消防
系統接入端口模塊。用網線通過總線隔離模塊把各集中式智能配電箱的EC-NET總線
.操作，實現智能。
【功能說明】
EC-NET智能控制系統可通過圖形化的7寸可編程液晶控制觸控屏（ECT-70CA），
對辦公室的燈光、遮陽、空調進行集中監視及模式控制、單獨控制，方便系統的維護
和節能管理。
多重應急備案（如：SR0820AD） 具有電子式應急開關及手動機械式緊急直通操作開
關。開關模塊（SR0420AD、SR0820AD等）具有電流檢測功能，可實現全場所有照
明回路的故障檢測，方便維護及更換。
管理軟件可對照明回路進行開燈時間和開關次數的統計，方便設置維計劃。
安保、消防的報警信號，通過事件觸發模塊（K0102AA）直接接入EC-NET總線A。
遇緊急事件可直接向EC-NET總線A開關操作，此操作級別是高于主機及面板。
主機不在線或故障時， EC-NET總線B輸入面板可直接對EC-NET總線A的輸出模塊
實現控制，系統維持運行，損失網絡等部分控制功能；主機恢復，系統亦恢復.
|
